NIM 2CH V-Fコンバータ
N2VF-01シリーズ
N2VF-01シリーズは、
NIM-1UNITモジュールの2チャンネルV-Fコンバータです。
特長
放射線規格であるNIM規格に準拠したモジュールです。
増幅率、極性の切替が可能
増幅率の4段切換、極性の切換が可能です。
また、スケールオーバーの表示と極性の表示を備えていますので、常に最適な状態でV-F変換が行えます。
DCアンプ部はNIM電源と絶縁(フローティング)した状態での使用も可能ですので、耐ノイズ性能も向上しています。
各チャンネル間は絶縁されています。
最大出力周波数の違う2タイプをご用意しております。
型式の末尾に「A」が付くものは最大出力周波数100kHzです。
対して、型式の末尾に「A」が付かないものは最大出力周波数1MHzです。
より高速なものがご入用な場合は、別に「100MHz 2CH V-Fコンバータ」もご用意しております。
より安価な”同期式”タイプもご用意しております。
型式の頭に「S」が付くものは同期式のV-Fコンバータです。
X’talの安定度を利用したVF変換方式で、周波数はデジタル処理される為、

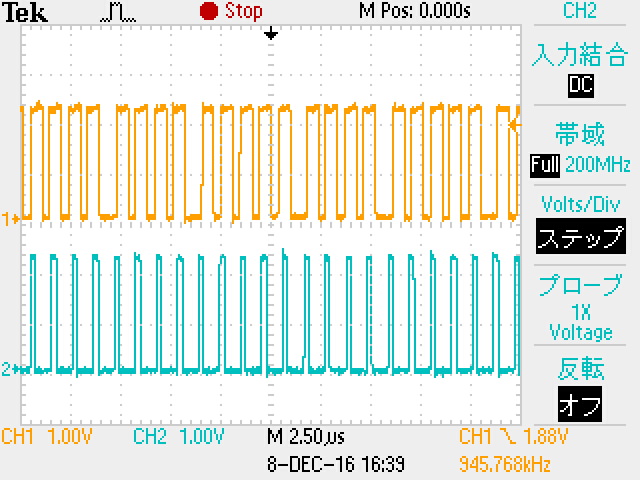

出力に最小分解能周期(1μs)の整数倍のジッタが発生します。(参考画像: 橙波形)
対して、型式の頭に「S」が付かないものはアナログ方式の為、一定周期の出力となります。(参考画像: 青波形)
仕様
| 型式 | N2VF-01Z ※ | N2VF-01A | SN2VF-01 | SN2VF-01A |
| チャンネル数 | 2 | |||
| 増幅率 | 10V、1V、100mV、10mVのレンジをチャンネル毎に選択可能 | |||
| 入力 | 0～10V (許容入力±100V Max) / 1MΩ | |||
| 出力 | TTLレベル / 正論理 (内部ジャンパの切替えで50Ω負荷出力も可) | |||
| 出力周波数 | 0～1MHz | 0～100kHz | 0～1MHz (同期式) |
0～100kHz (同期式) |
| 変換精度 | 0.05%FS 以下 ※ | ±0.02%FS 以下 | ||
| スケールオーバー出力 | オープンコレクタトランジスタ ON (絶縁) | |||
| 入力･GND間絶縁 | 絶縁･共通 選択可能 | |||
| アナログモニタ出力 | – | V-F変換直前のアナログ値を出力 | ||
| 入出力コネクタ | 絶縁型BNC | |||
| 電源 | +6V / 1.3A | +12V / 0.6A | ||
| ケース | NIM-1UNIT | |||
※同期式ではない1MHz出力のV-Fコンバータの変換精度仕様と型式が変更になりました。
詳細は「V-Fコンバータ 変換精度仕様変更のお知らせ」をご覧ください。
ダウンロード
マニュアル
日本語版
英語版
測定データ
価格
- NIM 2CH V-Fコンバータ | N2VF-01Z 320,000円 (税抜価格)
- NIM 2CH V-Fコンバータ | N2VF-01A 298,000円 (税抜価格)
- NIM 同期式2CH V-Fコンバータ | SN2VF-01 247,000円 (税抜価格)
- NIM 同期式2CH V-Fコンバータ | SN2VF-01A 247,000円 (税抜価格)
※日本国外のお客様への販売価格につきましては、輸出諸費用が加算されますので都度見積もりをさせていただきます。
ご購入
ご購入及び見積りのご依頼は、お電話もしくはお問い合わせフォームよりご連絡ください。
