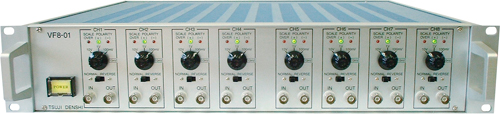

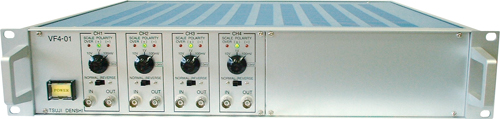

VFx-01シリーズ

4～8CH V-Fコンバータ
VFx-01シリーズ

特長

増幅率、極性の切替が可能

増幅率の4段切換、極性の切換が可能です。
また、スケールオーバーの表示と極性の表示を備えていますので、常に最適な状態でV-F変換が行えます。
DCアンプ部はNIM電源と絶縁(フローティング)した状態での使用も可能ですので、耐ノイズ性能も向上しています。
各チャンネル間は絶縁されています。

より安価な”同期式”タイプもご用意しております。

型式の頭に「S」が付くものは同期式のV-Fコンバータです。
X’talの安定度を利用したVF変換方式で、周波数はデジタル処理される為、
出力に最小分解能周期(1μs)の整数倍のジッタが発生します。(参考画像: 橙波形)
対して、型式の頭に「S」が付かないものはアナログ方式の為、一定周期の出力となります。(参考画像: 青波形)
※参考画像はNIMタイプのものですが特性は同じです。

EIA、JISの2種類の19インチラックの規格品をご用意しております。

型式の末尾に「J」が無いものは取付ピッチがEIA-2U仕様になります。
型式の末尾に「J」が付くものは取付ピッチがJIS-2J仕様になります。

仕様

型式	VF4-01Z ※ VF4-01ZJ ※	VF8-01Z ※ VF8-01ZJ ※	SVF4-01 SVF4-01J	SVF8-01 SVF8-01J
チャンネル数	4	8	4	8
増幅率	10V、1V、100mV、10mVのレンジをチャンネル毎に選択可能
入力	0～10V (許容入力±100V Max) / 1MΩ
出力	TTLレベル / 正論理 (内部ジャンパの切替えで50Ω負荷出力も可)
出力周波数	0～1MHz		0～1MHz(同期式)
変換精度	0.05%FS 以下 ※		±0.02%FS 以下
スケールオーバー出力	オープンコレクタトランジスタ ON (絶縁)
入力･GND間絶縁	絶縁･共通 選択可能
アナログモニタ出力	V-F変換直前のアナログ値を出力
入出力コネクタ	絶縁型BNC
電源	AC100V / 0.5A	AC100V / 1.0A	AC100V / 0.5A	AC100V / 1.0A
	(※AC220V対応モデルは「4～8CH V-Fコンバータ (AC220Vバージョン)」をご覧ください。)
ケース	型式末尾「J」無: EIA 2UNIT ラックマウント型 (88H×482W×430D) 型式末尾「J」有: JIS 2UNIT ラックマウント型 (99H×482W×430D)

ダウンロード

マニュアル

日本語版

• VFx-01Zシリーズ 取扱説明書

英語版

• VFx-01Z Series English Manual
• SVFx-01 Series English Manual

測定データ

• VF8-01Z 測定データ
• SN2VF-01 測定データ
• SN2VF-01 vs N2VF-01 950kHz出力波形比較

※”同期式”の測定データはNIMタイプのものですが特性は同じです。

価格

• 4CH V-Fコンバータ | VF4-01Z, VF4-01ZJ　635,000円 (税抜価格)
  ※納期6ヵ月以上かかる場合がございます。
• 8CH V-Fコンバータ | VF8-01Z, VF8-01ZJ　1,150,000円 (税抜価格)
  ※納期6ヵ月以上かかる場合がございます。
• 同期式4CH V-Fコンバータ | SVF4-01, SVF4-01J　560,000円 (税抜価格)
• 同期式8CH V-Fコンバータ | SVF8-01, SVF8-01J　1,000,000円 (税抜価格)

※製品には3P電源コード 3m(PSE適合)が1本付属します。

※日本国外のお客様への販売価格につきましては、輸出諸費用が加算されますので都度見積もりをさせていただきます。

ご購入

ご購入及び見積りのご依頼は、お電話もしくはお問い合わせフォームよりご連絡ください。
